Introduction

Le but est d'avoir un selecteur d'effet + mode off.
Pour lancer l'effet sur le LED Strip@D1 (GPIO5) :

mosquitto_pub -d -u "<USER>" -P "<PASS>" -t "<TOPIC>" -m "ON"

Pour l'arreter :

mosquitto_pub -d -u "<USER>" -P "<PASS>" -t "<TOPIC>" -m "OFF"

Un exemple de configuration pour home-assistant se trouve dans ha_configuration.yml.

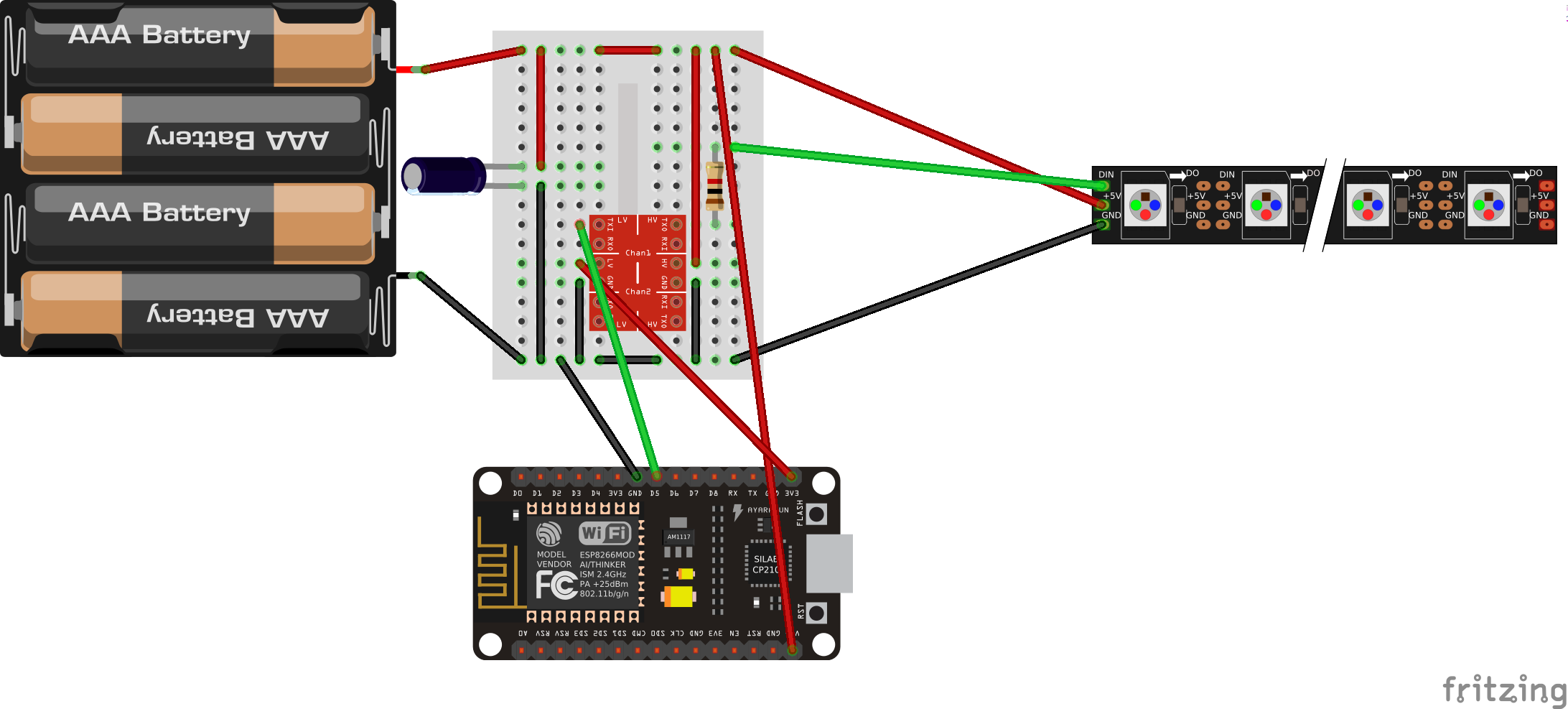

Matériel

• 1x ESP8266 Lolin (Nodemcu v3)
• 1x Breadboard
• 1x Resistance 220Ω (jusqu'à 1kΩ)
• 1x Condensateur 1000μF
• 1x LED Strip wb2812b
• 1x Logic Level Translator
• 1x Transformateur AC-DC 220v-5v

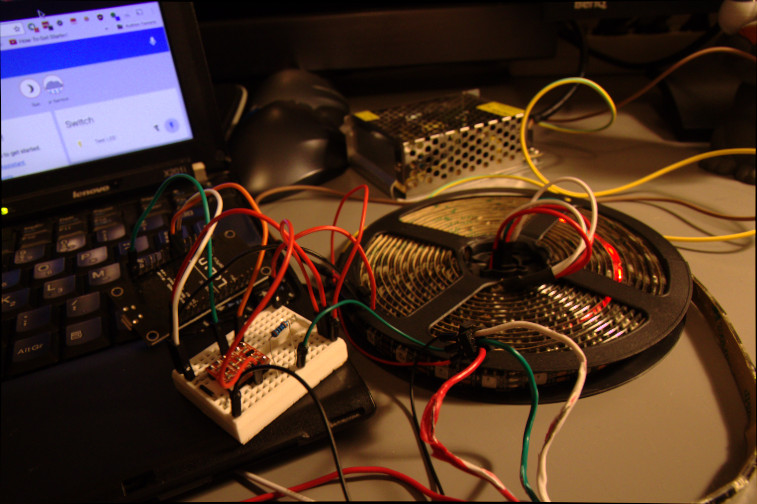

Médias
